1廣告牌概況



　　受檢logo廣告牌位于蘇州市。該幢房屋為地上27層，地下1層的鋼筋混凝土框架-剪力墻結構，建筑高度77.15m。該幢房屋東立面設有l(wèi)ogo字體廣告牌，該字體為80mm厚的字體，單個字體尺寸為2.5m×2.5m，用2.5mm鋁合金板制作，LED發光燈頭。12mm圓頭，圓頭之間間距25mm，用化學螺栓直接固定在墻面上。



　　2本次檢測的主要內容包括：



　?。?）結構體系檢查；



　?。?）使用情況調查；



　?。?）主要構件截面尺寸現場檢測；



　?。?）結構完損狀況現場檢測；



　?。?）電氣設施及照明狀況現場檢測；



　?。?）檢測結論及處理建議。



　　3技術依據



　　（1）《鋼結構工程施工質量驗收規范》（GB50205-2001）；



　?。?）《鋼結構現場檢測技術標準》（GB/T50621-2010）；



　?。?）《建筑電氣工程施工質量驗收規范》（GB50303-2015）。



　　4判定標準



　?。?）《鋼結構設計標準》（GB50017-2017）；



　?。?）《戶外廣告設施鋼結構技術規程》（CECS 148:2003）；



　?。?）《城鎮戶外廣告和店招標牌設施設置技術規范》（DGJ32/J 146-2013)；



　?。?）委托方提供的相關資料。

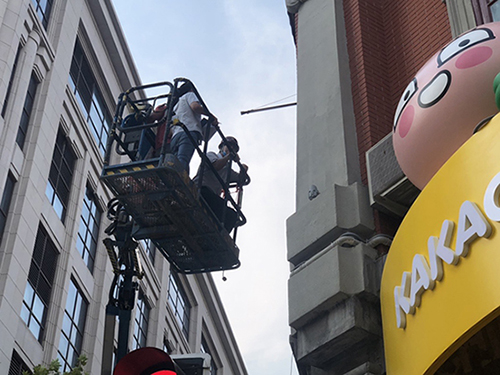

　　5現場檢測結果



　　5.1結構體系檢查



　　受檢廣告牌主要為8個墻面發光字體的logo廣告牌。該廣告牌字體采用鋁合金板制作，厚度現場測量約為110mm，字體間還采用扁鐵連接。



　　5.2構件、節點完損狀況檢測



　　檢測結果表明，受檢廣告牌結構構件整體外觀無明顯損壞，字體連接節點基本完好，局部區域存在固定節點中化學螺栓螺帽缺失現象。采用手拉試驗表明整體基本牢固，局部存在晃動。



　　5.3面板完損狀況檢測



　　檢測結果表明，受檢廣告牌logo面板整體基本完好，“嘉”字體面板存在局部面板開裂損壞。



　　5.4電氣設施完損狀況檢測



　　檢測結果表明，受檢廣告牌電氣設施系統基本完好，LED照明設施整體基本完好，夜間開啟照明正常，現場檢測發現，部分字體存在LED圓頭缺失。
